주식회사 효신알루미늄 프로파일 설계 및 제작
라우터설비

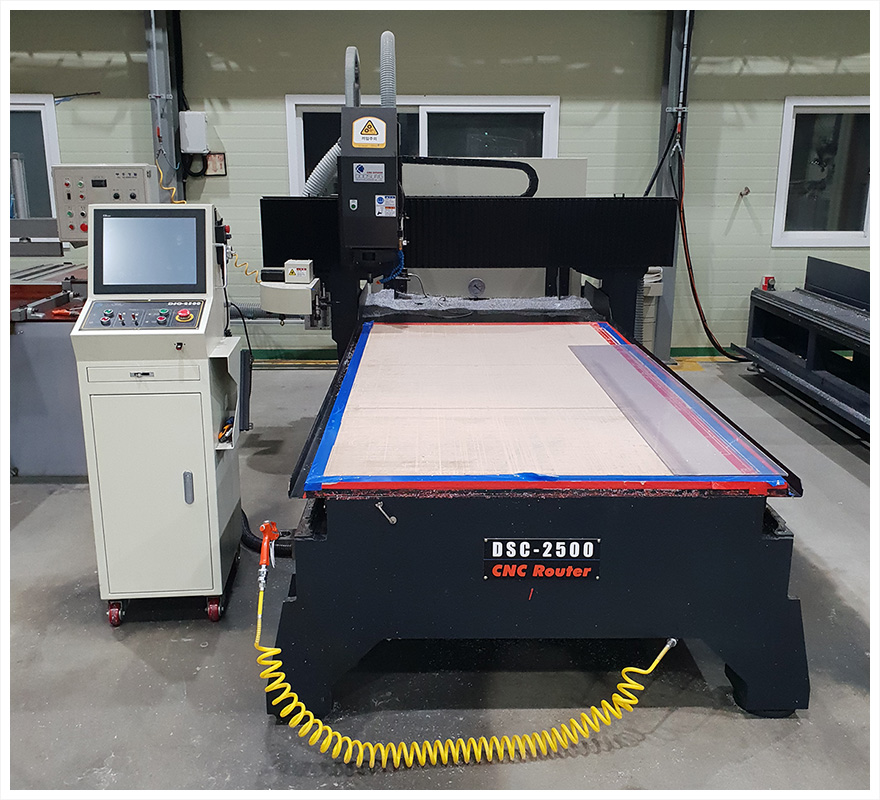

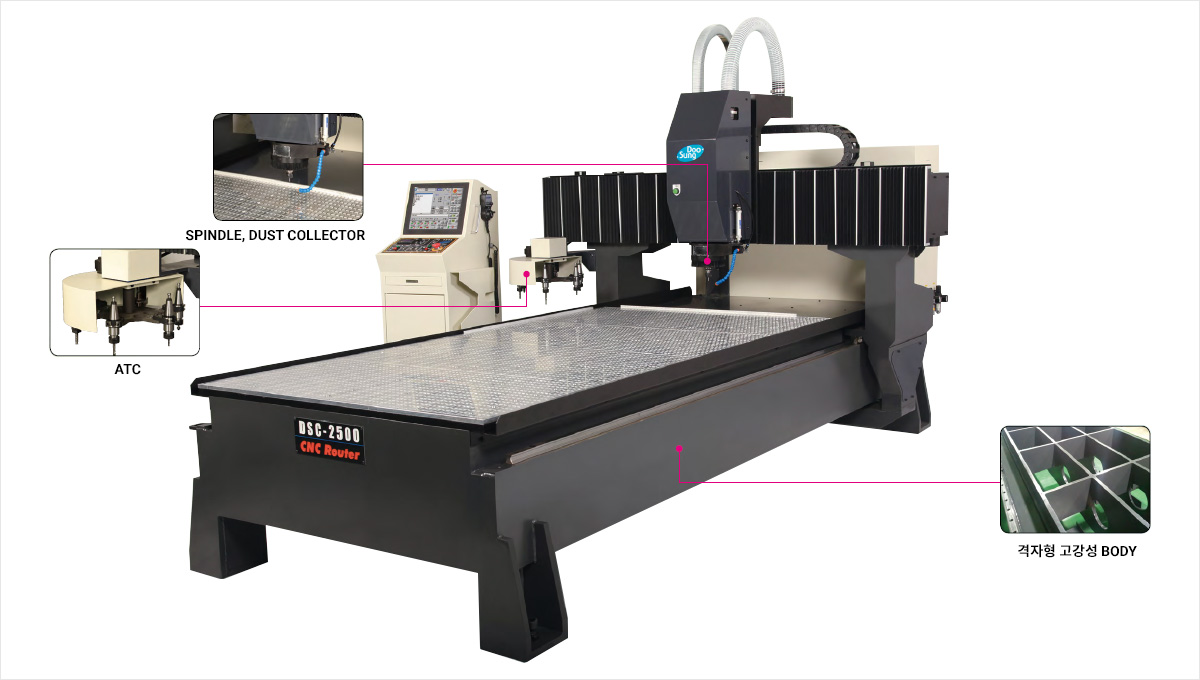

두성 고성능 스탠다드 라우터 DSC 2500
| 장비 사양 | DSC-2500 | DSC-2500W |
|---|---|---|
| 제원 (W×L×H)(mm) | 2,170 × 3,900 × 2,200 | 2,170 × 3,900 × 2,200 |
| 가공범위 (X×Y)(mm) | 1,300 × 2,500 | 1,300 × 2,500 |
| Z 스트로크 (mm) | 200 | 200 |
| 기계중량 (kg) | 3,500 | 3,500 |
| ATC | 6EA (8) | 6EA (8) |
| 스핀들용량 (공냉식) | 7.5kw × 24,000RPM | 9kw × 24,000RPM (옵션, 수냉식) |
| 스핀들 종류 | BT30 | BT30 |
화우엔지니어링(주)

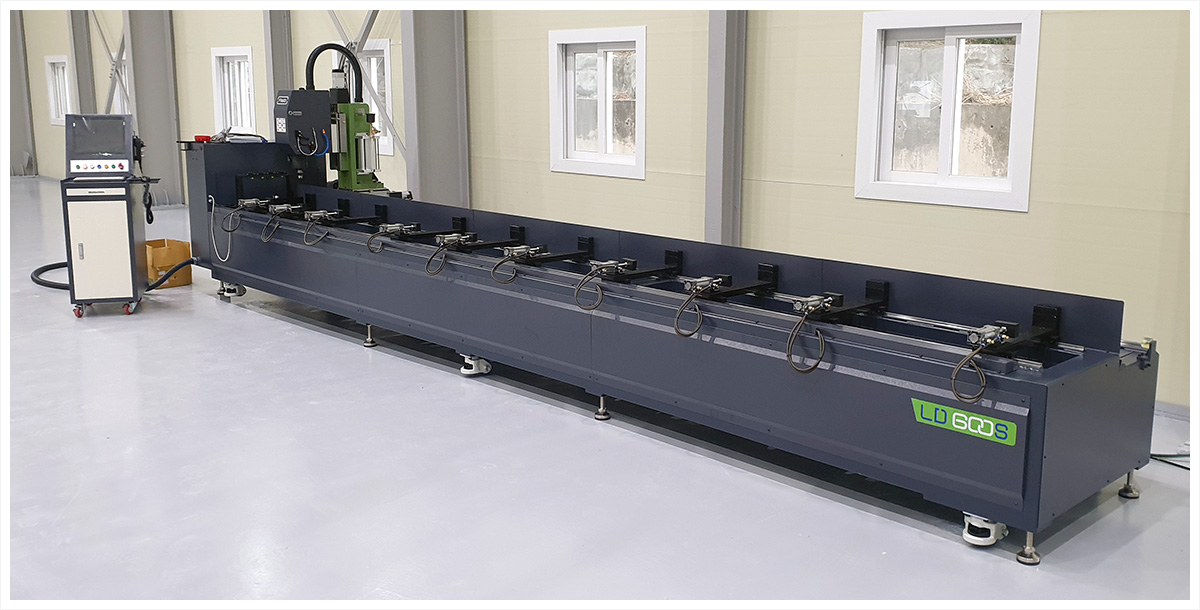

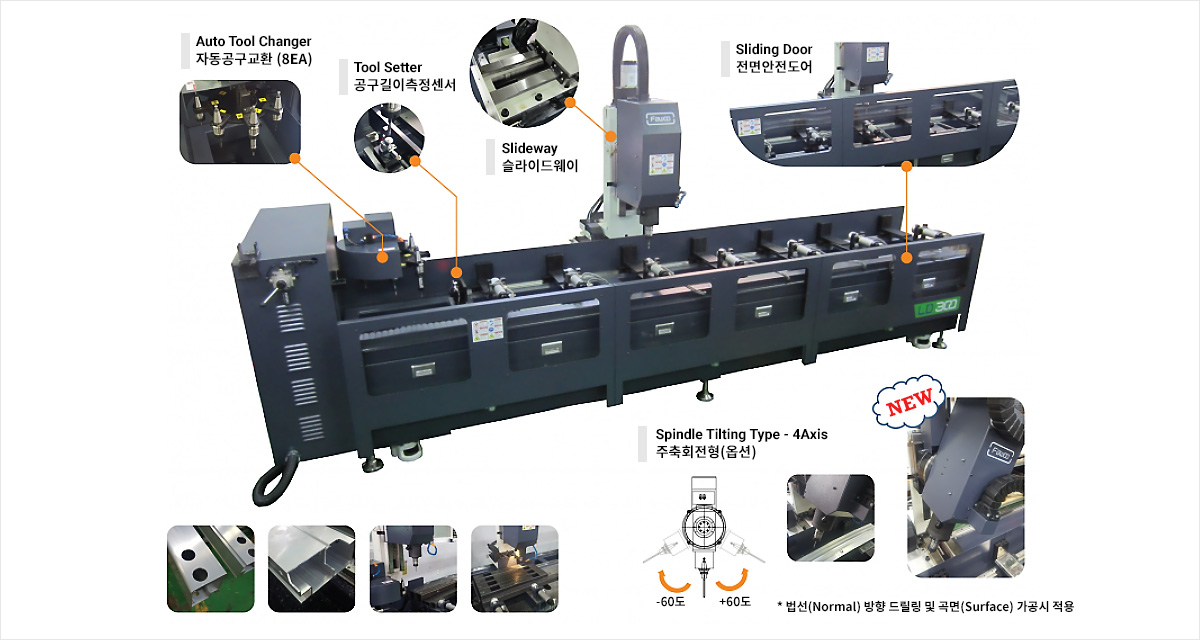

| 구분 | LD200 | LD300 | LD400 | LD600 | LD400T | LD600T | |
|---|---|---|---|---|---|---|---|
| 기계크기 (mm) | X | 3200 | 4200 | 5200 | 7200 | 5200 | 7200 |
| Y | 1470 | +- | +- | +- | +- | +- | |
| Z | 1750 | +- | +- | +- | +- | +- | |
| 이송범위 (mm) | X | 2000 | 3000 | 4000 | 6000 | 4000 | 6000 |
| Y | 260/300 | +- | +- | +- | 275 | +- | |
| Z | 200/300 | +- | +- | +- | +- | +- | |
| 중량 (ton) | 2.0 | 2.5 | 2.9 | 3.8 | 3.0 | 3.9 | |
| 최대 이송속도 | Max. 30000mm/min (500mm/sec) | ||||||
| 주축 회전속도 | Max. 18000rpm | ||||||
| 주축 용량 | S1~5.5kW (7.4HP) / S6~6.6kW (8.9HP) | ||||||
| ATC 형식 | Turret Type (교환 수량 8EA) | ||||||
| 척(chuck) 형식 | BT30 (ISO30) | ||||||
| 콜렛(collet) 형식 | ER25 | ||||||
| 최대 공구 직경 | Ø16 | ||||||
| 이송 장치 Y, Z | Slideway & Ball Screw | ||||||
| 이송 장치 X | LM guide / Rack & Pinion | ||||||
| 이송 장치 B (회전) | X | X | X | X | DD Motor | ||
| 전원 | 380V 3상 4선식 (50/60 Hz) | ||||||
| 사용 전력 | 10kW | 11.5kW | |||||
| 데이터 형식 | NC (G-code) | ||||||
| 제어 장치 | PC-NC Type Controller | ||||||
| 고정 장치 | 공압식 Clamp | ||||||
| 기타 장치 | MPG / Oil mist / 자동 급유기 / 제어 컴퓨터 | ||||||
기타

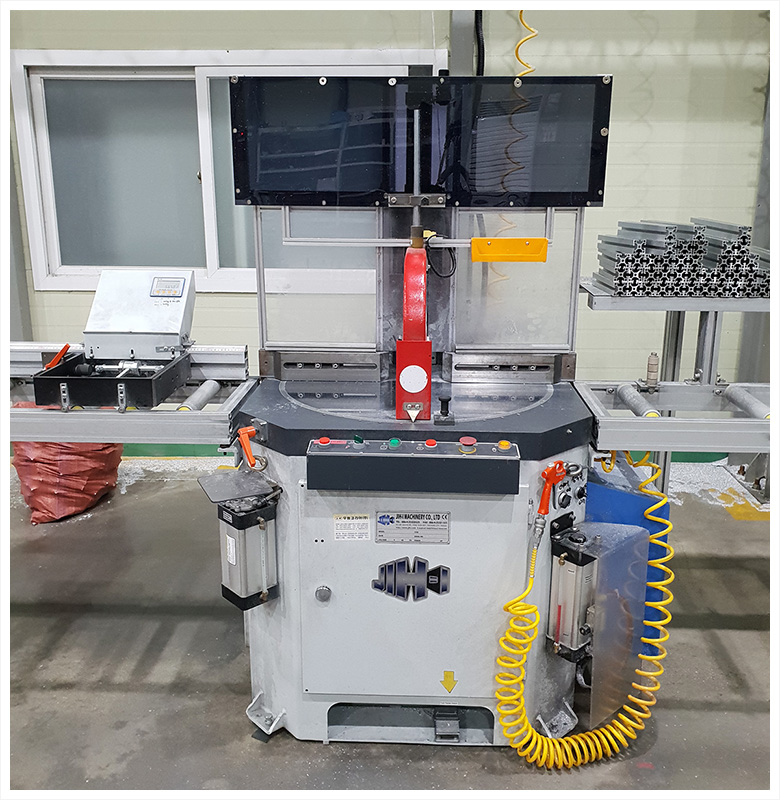

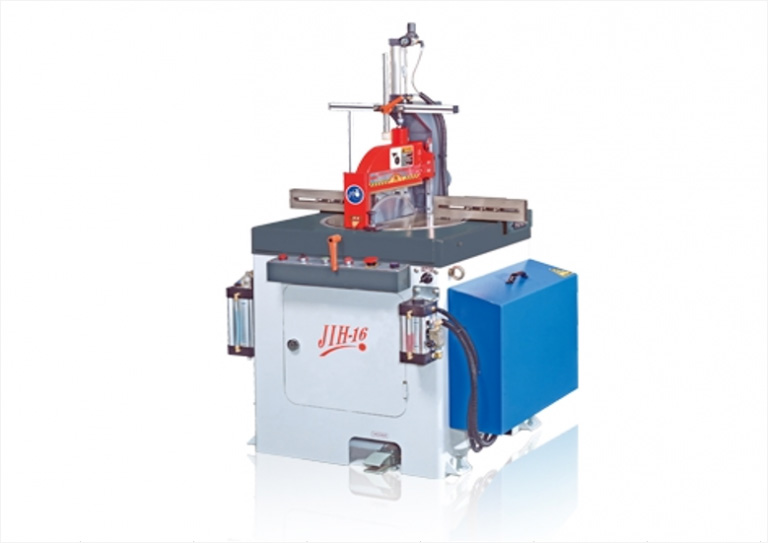

절단톱

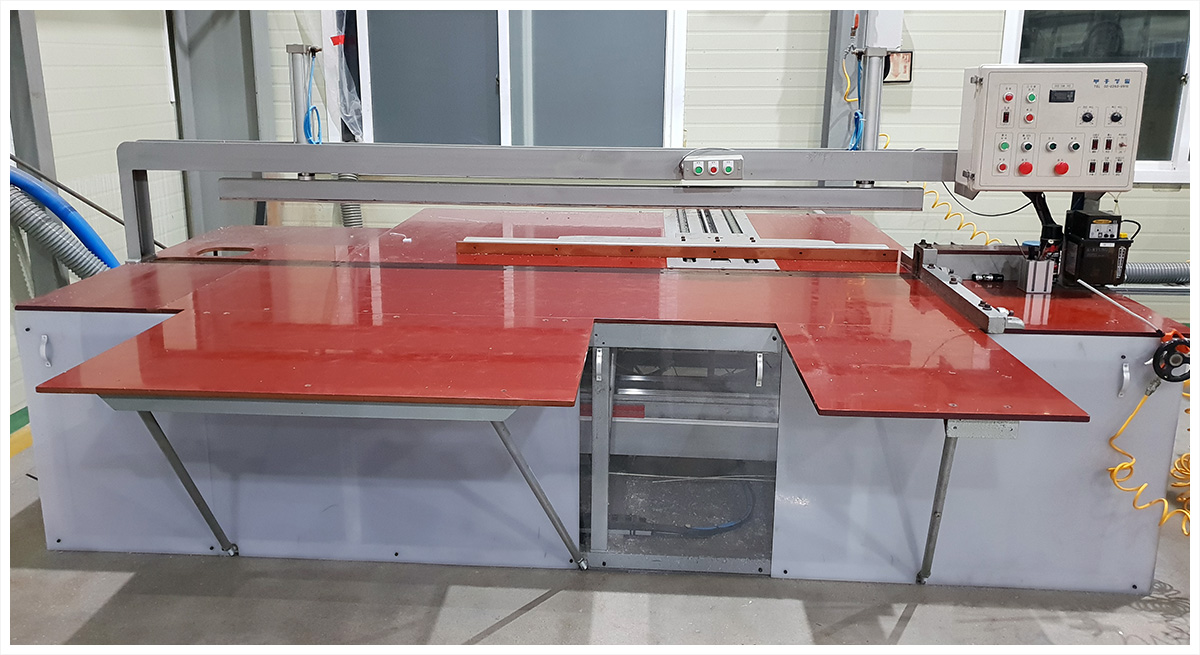

판재절단기
